Где скачать паспорт и даташит FANUC Series 0i-C?
FANUC Series 0i-C (Series 0i Model C) — система ЧПУ компактного класса от японской компании FANUC для токарных и фрезерных станков. Контроллер объединяет управление осями, электроавтоматикой (встроенный PMC, программируемый логический контроллер) и обмен данными с оператором в одном блоке с дисплеем и MDI-клавиатурой.
Преимущества FANUC Series 0i-C
Система выпускалась в нескольких исполнениях: 0i-MC для фрезерных и обрабатывающих станков, 0i-TC для токарных, а также упрощённые варианты 0i Mate-MC и 0i Mate-TC. Благодаря этому одну и ту же платформу используют на станках разного назначения, а обслуживающий персонал работает с единой логикой параметров, диагностики и PMC. Для серво- и шпиндельных приводов применяется последовательная шина FSSB, что сокращает количество кабелей в шкафу, а периферия подключается по FANUC I/O Link. Конкретный набор опций и число управляемых осей зависят от комплектации конкретного станка — уточняйте по руководству и шильдику.
Технические характеристики FANUC Series 0i-C
| Параметр | Значение |
|---|---|
| Тип | Система ЧПУ серии 0i, модель C (блок с ЖК-дисплеем и MDI-панелью) |
| Исполнения | 0i-MC (фрезерная), 0i-TC (токарная), 0i Mate-MC и 0i Mate-TC (упрощённые) |
| Связь с приводами | Шина FSSB (оптический кабель) к усилителям серии αi/βi |
| Периферия станка | FANUC I/O Link: модули ввода-вывода, пульты оператора, маховички |
| Обмен данными | Слот карты памяти, интерфейс RS-232C; Ethernet — в зависимости от опций |
| Хранение данных | Параметры и программы в SRAM (статическая память с питанием от литиевой батареи) |
| Назначение | Управление токарными и фрезерными станками, обрабатывающими центрами |
Где купить оригинальные комплектующие для FANUC Series 0i-C?
Компания «Эффективное производство» поставляет оборудование FANUC: печатные платы, клавиатуры, серводвигатели и усилители. На позиции действует гарантия 12 месяцев, к ним прилагается документация, а инженеры помогают сверить артикул с шильдиком вашей стойки. Для системы 0i-C в каталоге доступна MDI-клавиатура для фрезерного исполнения 0i-MC.

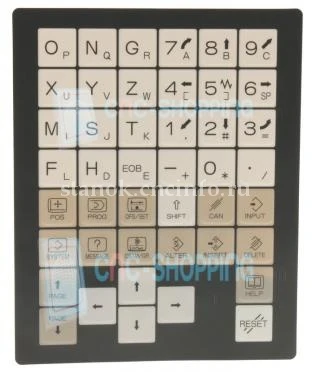

MDI-клавиатура для фрезерного исполнения системы 0i-MC. Заменяет изношенную или вышедшую из строя панель ввода без замены всего блока ЧПУ.
Какое исполнение FANUC Series 0i-C выбрать
Исполнение определяется типом станка: 0i-MC ставят на фрезерные станки и обрабатывающие центры, 0i-TC — на токарные. Варианты Mate рассчитаны на более простые станки с ограниченным числом осей. При замене или ремонте менять тип системы не нужно — подбирайте детали строго под установленное исполнение и по артикулу на шильдике, так как платы и клавиатуры MC и TC не взаимозаменяемы. Если требуется перейти на более новую платформу, обратите внимание на поколения 0i-D и 0i-F: их параметры и платы отличаются.
Частые вопросы
- Для каких станков предназначена FANUC Series 0i-C?
- Для токарных и фрезерных станков и обрабатывающих центров. Исполнение 0i-MC рассчитано на фрезерные, 0i-TC — на токарные станки.
- Чем 0i-MC отличается от 0i-TC?
- Это разные программные и аппаратные исполнения под тип обработки. Клавиатуры и платы для них, как правило, не взаимозаменяемы, поэтому подбирайте детали по артикулу на шильдике.
- Как подключаются приводы к системе 0i-C?
- Серво- и шпиндельные усилители связываются с контроллером по последовательной шине FSSB, а модули ввода-вывода и пульты — по FANUC I/O Link. Состав комплекта уточняйте по документации станка.
- Где хранятся параметры и программы и как не потерять их?
- Параметры и программы лежат в SRAM, которую питает литиевая батарея. Меняйте батарею при включённом питании стойки и перед работами сохраняйте резервную копию данных.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации FANUC Series 0i-C на сайте «Эффективное производство».
Скачать руководство — B 64113EN 03 SERIES 0I c connection manual (hardware) [b 64113EN 03] (PDF)
Скачать руководство — SERIES 0I c maintenance manual [b 64115EN 02] (PDF) Первоисточник: Fanuc
