Где скачать паспорт и даташит FANUC Series 0i-D?
FANUC Series 0i-D — система числового программного управления (ЧПУ) японской компании FANUC для универсальных фрезерных, токарных и других станков. Это одно из поколений семейства 0i: оно следует за серией 0i-C, а на смену ему пришла серия 0i-F.
Преимущества FANUC Series 0i-D
Серия 0i-D сочетает управление станком, встроенный программируемый логический контроллер (PLC) и обмен данными с серводвигателями по оптоволоконной шине FSSB (FANUC Serial Servo Bus). Архитектура модульная: стойка с платами, устройство отображения и клавиатура MDI (панель ручного ввода данных) заменяются по отдельности, что упрощает ремонт и обслуживание. Выпускались исполнения для фрезерной (0i-MD) и токарной (0i-TD) обработки, а также упрощённая линейка Mate. Состав опций и число управляемых осей зависят от конкретной конфигурации станка, их нужно уточнять по документации производителя станка.
Технические характеристики FANUC Series 0i-D
| Параметр | Значение |
|---|---|
| Тип | Система ЧПУ с встроенным PLC |
| Исполнения | 0i-MD — фрезерная группа, 0i-TD — токарная группа, также линейка Mate |
| Связь с приводами | Шина FSSB (оптоволокно) к сервоусилителям FANUC |
| Хранение данных | Параметры и программы в SRAM (статическая память) с питанием от буферной батареи |
| Обмен данными | Карта памяти и сетевой интерфейс — в зависимости от конфигурации и опций |
| Преемственность | Предыдущая серия — 0i-C, следующая — 0i-F |
| Назначение | Универсальные станки с ЧПУ: обработка резанием, модернизация и ремонт парка |
Точные значения (число осей, ёмкость памяти, набор опций) определяются исполнением и опциями конкретного станка; уточняйте по руководству и паспорту станка.
Где купить оригинальные компоненты для FANUC Series 0i-D?

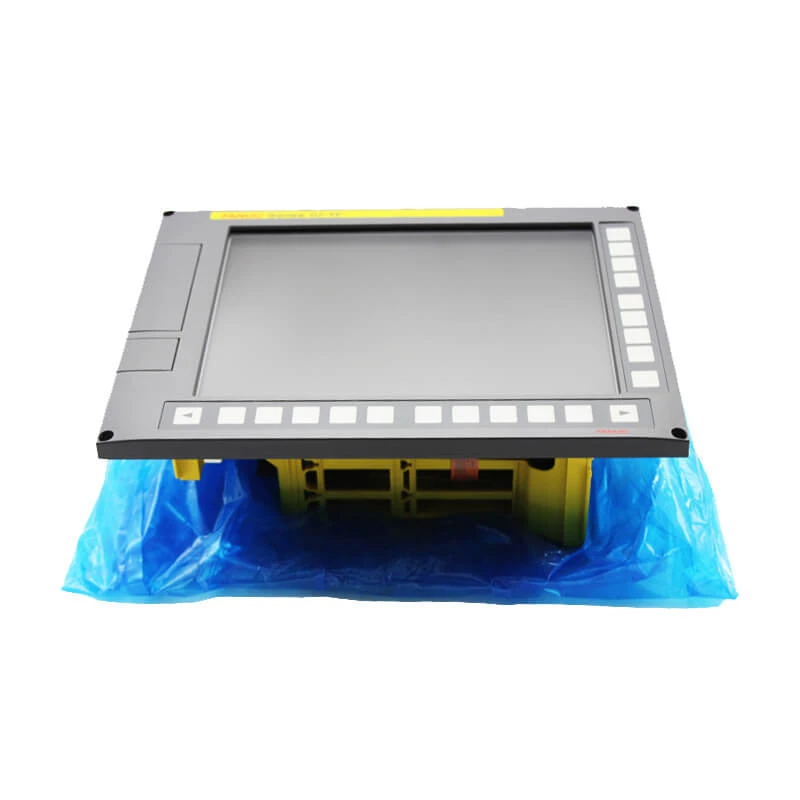

Саму систему ЧПУ обычно не покупают отдельно: на практике требуются запасные части — печатные платы, клавиатуры MDI и сервоусилители. Компания «Эффективное производство» поставляет оригинальные комплектующие FANUC с гарантией 12 месяцев, предоставляет документацию и помогает с подбором по артикулу. В каталоге нет отдельной позиции 0i-D, поэтому ниже показана ближайшая по назначению стойка соседнего поколения 0i-MF; перед заказом сверьте артикул платы с вашей системой.
Стойка ЧПУ из семейства 0i — ближайший по назначению аналог в каталоге для систем этой линейки. Подходит для сравнения конфигураций и подбора при модернизации.
Какое исполнение FANUC Series 0i-D выбрать
Исполнение определяется типом станка: 0i-MD ставят на фрезерные и обрабатывающие центры, 0i-TD — на токарные. При ремонте систему не выбирают, а подбирают запчасть строго под установленную: смотрите артикул на плате и шильдике стойки (расшифровку см. в справочнике по артикулам FANUC). Если оборудование требует восстановления, обратитесь к услуге ремонта промышленного оборудования. Для замены самой системы рассматривайте актуальную серию, но проверяйте совместимость с серводвигателями и усилителями.
Частые вопросы
- Для чего нужна система FANUC Series 0i-D?
- Это система ЧПУ для управления осями, шпинделем и логикой станка: ею оснащают универсальные фрезерные и токарные станки. Она объединяет задачи ЧПУ и встроенного PLC.
- Чем 0i-MD отличается от 0i-TD?
- 0i-MD ориентирована на фрезерную обработку, 0i-TD — на токарную. Различаются функции и циклы программирования, а общая архитектура у исполнений схожа.
- Чем 0i-D отличается от 0i-C и 0i-F?
- 0i-C — более ранняя серия, 0i-F — более новая. Прямую взаимозаменяемость плат между поколениями нельзя считать гарантированной, поэтому проверяйте артикул.
- Как подобрать запчасть для 0i-D?
- Ориентируйтесь на артикул платы или модуля и модель станка. При сомнениях пришлите фото шильдика и платы — совместимость уточнят специалисты.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации FANUC Series 0i-D на сайте «Эффективное производство».
Скачать руководство — B 64303EN 03 SERIES 0I d connection manual (hardware) [b 64303EN 03] (PDF)
Скачать руководство — B 64305EN 03 SERIES 0I d maintenance manual [b 64305EN 03] (PDF) Первоисточник: Fanuc
