Где скачать паспорт и даташит Renishaw OMP40?
Renishaw OMP40 — компактный датчик касания с оптической (инфракрасной) передачей сигнала для обрабатывающих центров. Он устанавливается в шпиндель как инструмент, определяет положение детали и работает в паре с приёмником-интерфейсом OMI или OMI-2.
Преимущества OMP40
Главное достоинство — отсутствие кабеля между датчиком и системой ЧПУ: датчик меняется в магазине инструмента автоматически, как обычная оправка. Сигнал передаётся по оптическому каналу в пределах 360° вокруг оси, поэтому ориентировать датчик в шпинделе при каждой смене не нужно. Малый диаметр корпуса позволяет работать на небольших центрах и в ограниченном рабочем пространстве. Есть исполнение OMP40-2 — более поздняя версия той же линейки; при подборе замены сверяйте артикул и приёмник, с которым датчик работал на станке. Общий обзор семейства — в статье «Датчики Renishaw для ЧПУ: как выбрать».
Технические характеристики OMP40
| Параметр | Значение |
|---|---|
| Тип | Датчик касания (измерительный щуп) для обрабатывающих центров |
| Передача сигнала | Оптическая, инфракрасная, 360° вокруг оси датчика |
| Интерфейс | Приёмник Renishaw OMI или OMI-2, далее — вход измерительного щупа ЧПУ |
| Питание | Автономное, элементы питания в корпусе датчика (тип — по руководству) |
| Крепление | Через хвостовик (оправку) под конус шпинделя станка |
| Исполнения | OMP40, OMP40-2 (более поздняя версия) |
| Назначение | Привязка детали, контроль размеров, определение положения заготовки на станке |
Точностные данные (повторяемость, скорость касания, дальность связи) зависят от стилуса, режима и исполнения. Сверяйте их с даташитом на конкретную модель.
Где купить оригинальный OMP40?
Компания «Эффективное производство» поставляет датчики и комплектующие из раздела щупов Renishaw: гарантия 12 месяцев, документация на изделие, помощь в подборе по станку и системе ЧПУ. Точное исполнение OMP40 уточняйте при запросе: часть линейки снята с производства. В каталоге доступен ближайший аналог — OMP40-2.

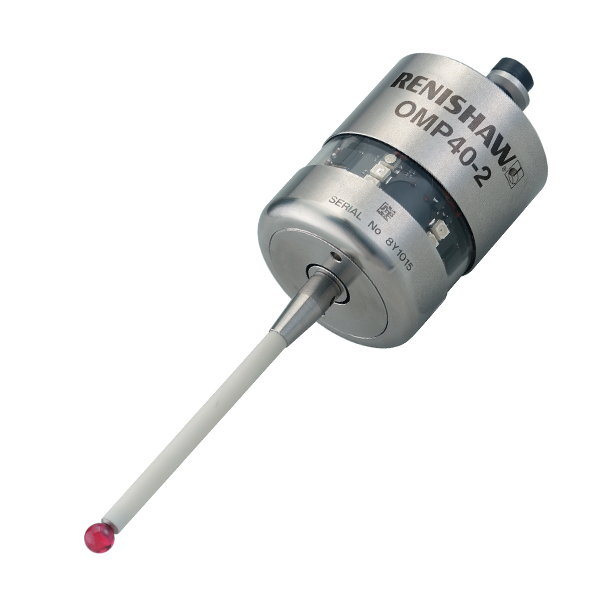

Оптический датчик касания линейки OMP40 для обрабатывающих центров. Ближайший по назначению вариант из каталога для замены или подбора по OMP40.
Какое исполнение OMP40 выбрать
Если на станке уже стоит приёмник OMI или OMI-2, начните с модели, которая работала в связке с ним: оптический канал и настройки датчика должны совпадать. Для нового оснащения обычно рассматривают OMP40-2 или более современные OMP400 и OMP600. Сравнение OMP40-2 с другими схемами подключения — в материале «TS27R и OMP40-2: какой щуп выбрать». Если приёмник не видит датчик, начните с проверки оптического канала и питания.
Частые вопросы
- Для чего нужен Renishaw OMP40?
- Это датчик касания для привязки заготовки и контроля размеров на обрабатывающем центре. Он устанавливается в шпиндель как инструмент и передаёт сигнал на приёмник по оптическому каналу.
- Какой приёмник нужен для OMP40?
- Оптический интерфейс Renishaw OMI или OMI-2. Конкретную связку уточняйте по руководству на датчик и приёмник, установленные на станке.
- Чем OMP40 отличается от OMP40-2?
- OMP40-2 — более поздняя версия той же линейки. Перед заменой сверяйте артикул и совместимость с вашим приёмником и настройками ЧПУ.
- Нужен ли кабель для подключения OMP40?
- К самому датчику кабель не подключается: сигнал идёт по инфракрасному каналу. Кабель нужен только от приёмника OMI/OMI-2 к системе ЧПУ.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMP40 на сайте «Эффективное производство».
Скачать даташит (PDF)
Скачать руководство по установке и эксплуатации (PDF)
Скачать руководство по установке — OMP40 2 optical machine probe (PDF)
Скачать руководство по установке — OMP40 2 shank adaptor assembly (PDF) Первоисточник: Renishaw
