Где скачать паспорт и даташит Renishaw OSP60?

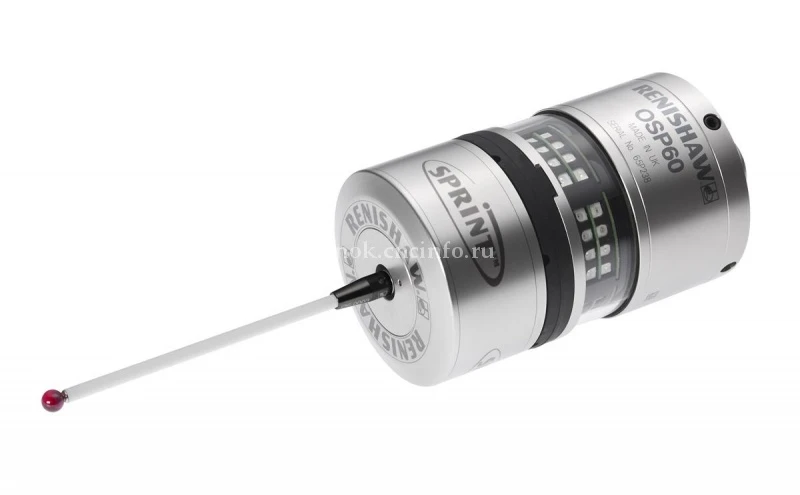

Renishaw OSP60 — сканирующий (аналоговый) измерительный датчик для обрабатывающих центров и других станков с ЧПУ, основа системы SPRINT. В отличие от касательного щупа, который фиксирует отдельные точки, OSP60 непрерывно снимает данные с поверхности детали во время движения по ней. Сигнал передаётся на станочный приёмник по оптическому каналу, без кабеля.
Преимущества OSP60
Главное преимущество сканирующего датчика — плотный набор точек за короткое время. Он подходит для контроля формы и профиля, а также для определения положения и размеров детали прямо на станке, без снятия с оснастки. Датчик устанавливается в шпиндель как обычный инструмент, а результаты сразу используются для коррекции обработки. Беспроводная оптическая передача избавляет от кабелей в рабочей зоне. OSP60 работает в составе системы: датчику нужны оптический приёмник и интерфейсный модуль, поэтому комплект подбирают целиком. Подробнее об общих принципах выбора — в обзоре датчиков Renishaw для ЧПУ.
Технические характеристики OSP60
| Параметр | Значение |
|---|---|
| Тип изделия | Сканирующий аналоговый датчик для станков с ЧПУ |
| Система | Renishaw SPRINT |
| Передача сигнала | Оптическая (беспроводная), через станочный приёмник |
| Совместимые модули | Оптический приёмник серии OMM-2 и интерфейс MI 8 (состав комплекта уточняйте по даташиту) |
| Установка | В шпиндель станка, как инструмент; автоматическая смена при наличии ATC |
| Назначение | Сканирование формы и профиля, контроль размеров и положения детали на станке |
| Артикул в каталоге | A-5465-2001 |
Диапазоны измерения, допустимые длины щупов и другие числовые параметры зависят от исполнения и конфигурации системы. Берите их из паспорта и руководства Renishaw.
Где купить оригинальный OSP60?
«Эффективное производство» поставляет сканирующий датчик OSP60 и компоненты системы SPRINT из каталога щупов Renishaw. На оборудование действует гарантия 12 месяцев. К поставке прилагается документация, а инженеры помогут проверить совместимость с вашим станком и стойкой ЧПУ.
Сканирующий датчик системы SPRINT для измерений и контроля формы детали непосредственно на станке с ЧПУ.
Какое исполнение OSP60 выбрать
Выбор зависит от задачи. Если нужны только отдельные точки — привязка детали, контроль размеров, — проще и дешевле касательные щупы, например OMP60. OSP60 оправдан, когда важны форма и профиль поверхности или нужно много точек за короткое время. Перед заказом уточните тип стойки ЧПУ, схему подключения интерфейса и расположение приёмника относительно рабочей зоны: оптический канал требует прямой видимости. Комплект (датчик, приёмник, интерфейс, щупы) лучше подбирать целиком, чтобы исключить несовместимость.
Частые вопросы
- Для чего нужен Renishaw OSP60?
- Это сканирующий датчик для станков с ЧПУ: он непрерывно снимает данные с поверхности детали. Применяется для контроля формы и профиля и для измерений на станке без съёма детали.
- Как OSP60 передаёт сигнал на станок?
- По оптическому каналу на станочный приёмник системы SPRINT, затем через интерфейсный модуль на стойку ЧПУ. Для стабильной связи нужна прямая видимость между датчиком и приёмником.
- Чем OSP60 отличается от касательных щупов?
- Касательный щуп фиксирует отдельные точки при касании. OSP60 сканирует поверхность непрерывно и набирает значительно больше данных за то же время.
- Можно ли использовать OSP60 отдельно, без остальных модулей?
- Нет, датчик работает в составе системы SPRINT с оптическим приёмником и интерфейсом. Точный состав комплекта уточняйте по документации Renishaw.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OSP60 на сайте «Эффективное производство».
Скачать даташит (PDF)
Скачать руководство по установке (PDF) Первоисточник: Renishaw
