Измерительный щуп для станка с ЧПУ: виды, принцип работы, выбор
Измерительный щуп превращает станок с ЧПУ в измерительную машину: он находит деталь, определяет её размеры, проверяет инструмент и позволяет автоматически подправить коррекции. Без щупа привязку и контроль выполняют вручную, а это потери времени и ошибки оператора. С другой стороны, неправильно выбранный или плохо откалиброванный щуп даёт ложную уверенность в размерах и портит заготовки. В статье разберём принцип работы, основные виды, критерии выбора и типичные ошибки эксплуатации.
- Принцип работы измерительного щупа
- Виды щупов: по назначению, передаче сигнала и механике
- Какие задачи решает щуп на станке
- Как выбрать измерительный щуп
- Подключение и интеграция с системой ЧПУ
- Эксплуатация и типичные ошибки
- Заключение
Принцип работы измерительного щупа
Контактный щуп устанавливается в шпиндель (щуп детали) или на стол станка (щуп инструмента) и работает как высокоточный датчик касания. Стилус — стержень с наконечником, чаще всего из рубина — касается поверхности. В момент касания или отклонения стилуса щуп формирует сигнал срабатывания.
Дальше логика такова:
- Программа обработки или измерительный цикл подводит щуп к поверхности на заданной подаче.
- При касании щуп выдаёт сигнал, который передаётся в систему ЧПУ напрямую по кабелю либо через приёмник (оптический или радио).
- Система ЧПУ мгновенно фиксирует текущие координаты осей — так работает функция пропуска кадра по внешнему сигналу (у FANUC это G31, у Siemens и Heidenhain — собственные измерительные циклы).
- Измеренные координаты записываются в переменные, по ним рассчитываются размеры, смещения нуля детали или коррекции на инструмент.
Точность результата определяется не только самим щупом, но и повторяемостью срабатывания, скоростью подачи при измерении, состоянием стилуса и качеством калибровки. Числовые значения повторяемости зависят от модели — их берут из паспорта конкретного щупа. Для щупов Renishaw такие данные собраны в справочнике, а о калибровке подробно рассказано в статье о калибровке щупа Renishaw.
Виды щупов: по назначению, передаче сигнала и механике
Единой классификации нет, удобно смотреть сразу по трём признакам.
По назначению
- Щуп детали — устанавливается в шпиндель как инструмент. Определяет положение заготовки, измеряет размеры, отверстия, уступы, карманы.
- Щуп инструмента — крепится на столе или в рабочей зоне. Измеряет длину и диаметр инструмента, контролирует поломку и износ.
- Бесконтактные (лазерные) системы — измеряют инструмент без касания и позволяют оценивать его на рабочих оборотах шпинделя. Это отдельный класс решений, например Blum LaserControl.
По способу передачи сигнала
| Тип связи | Как работает | Где применяется | Особенности |
|---|---|---|---|
| Кабельная | Сигнал идёт по проводу через интерфейс | Щупы инструмента, станки без автоматической смены щупа | Нет батареи и помех эфира; мешает кабель при вращении шпинделя |
| Оптическая (инфракрасная) | Сигнал передаётся на оптический приёмник | Фрезерные и многоосевые центры с автосменой щупа | Нужна прямая видимость приёмника, загрязнение окон снижает надёжность |
| Радиосвязь | Радиопередатчик и приёмник в рабочей зоне | Крупные станки, сложная геометрия, где нет прямой видимости | Не зависит от линии видимости, требует контроля питания и радиообстановки |
По механике срабатывания
- Кинематический щуп — при касании размыкается контактная группа. Самая распространённая схема для измерения деталей.
- Тензометрический — срабатывает по изменению деформации датчика, меньше зависит от направления касания.
- Аналоговый (сканирующий) — непрерывно измеряет отклонение стилуса, используется на координатно-измерительных машинах и в сложных задачах контроля профиля.
Линейки щупов Blum для измерений на станке представлены парами моделей — в названии указаны два исполнения одной серии. Конкретное исполнение, назначение и способ передачи сигнала уточняйте в паспорте модели.

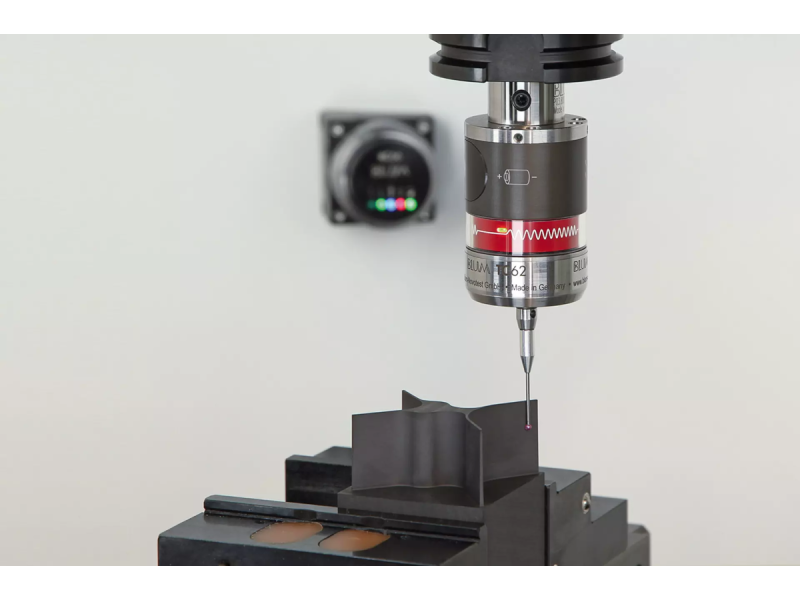

Измерительный щуп Blum для станков с ЧПУ: используется для автоматизации привязки и измерений непосредственно на станке. Исполнение и тип передачи сигнала уточняйте по паспорту.
Сравнение щупов разных производителей есть в материалах об Renishaw NC4 и Blum TC50/TC60, а обзор всего сегмента — в статье о производителях контактных щупов.
Какие задачи решает щуп на станке
Практическая ценность щупа видна в трёх сценариях.
- Привязка заготовки. Щуп находит грани, центр отверстия или бобышки и автоматически записывает смещение нуля. Это заменяет индикатор и ручную «притирку» и исключает субъективную ошибку.
- Измерение инструмента. Длина и диаметр инструмента определяются на станке, а поломка фрезы или сверла выявляется до того, как она испортит деталь.
- Контроль детали. Между переходами или после обработки щуп проверяет размеры и при необходимости корректирует износ инструмента в управляющей программе.
Общий эффект — сокращение наладки и снижение доли брака при единичном и мелкосерийном производстве; подробнее об экономике вопроса — в статье о сокращении наладки с инструментальным щупом. Конкретную экономию нужно считать для своего парка станков и номенклатуры деталей: универсальных цифр здесь нет.
Если нужна установка и привязка системы измерения, обратите внимание на услугу установки датчиков измерения детали и привязки инструмента.
Как выбрать измерительный щуп
Перед выбором полезно ответить на несколько вопросов. Они определяют тип щупа гораздо сильнее, чем бренд.
- Что измеряем: деталь, инструмент или и то и другое. Для инструмента и детали используются разные щупы.
- Тип станка и компоновка. Для токарных, фрезерных и многоосевых станков различаются способы крепления и подводки сигнала.
- Способ передачи сигнала. Если есть автоматическая смена щупа — выбирают оптику или радио, для стационарных щупов допустим кабель.
- Требуемая точность. Допуск детали должен быть заметно шире погрешности измерительной системы. Значения повторяемости смотрите в паспорте модели.
- Совместимость с ЧПУ. Нужен ли интерфейс, есть ли готовые измерительные циклы для вашей системы, как обрабатывается сигнал пропуска.
- Условия эксплуатации: СОЖ, стружка, вибрации и температура в рабочей зоне. Обратите внимание на степень защиты корпуса.
- Стилусы и расходные элементы. Сразу проверьте наличие нужных стилусов и возможность заказать их отдельно.
| Ситуация | Что ориентировочно подходит | На что проверить |
|---|---|---|
| Фрезерный центр с автосменой инструмента | Щуп детали с оптической или радиопередачей | Положение приёмника, защита от СОЖ и стружки |
| Станок с ручной установкой щупа | Кабельный щуп или простой вариант без автосмены | Подвод кабеля, интерфейс, удобство замены |
| Контроль поломки и длины инструмента | Щуп инструмента на столе | Тип инструмента, габариты, режим измерения |
| Сложные поверхности и контроль профиля | Аналоговая система или КИМ-решения | Возможности ПО и требования к точности |
Если вы ещё определяетесь с брендом, посмотрите подборку щупов Renishaw и раздел контроля процесса. Обзор решений Blum — на странице производителя Blum.
Измерительный щуп для станков с ЧПУ из линейки Blum. Подходит как вариант для сравнения при выборе между кабельным и беспроводным исполнением.
Подключение и интеграция с системой ЧПУ
Щуп — это только часть измерительной цепочки. Чтобы он работал, нужны:
- Интерфейс или приёмник. Преобразует сигнал щупа в сигнал, который понимает ЧПУ. Обычно он подключается к входу быстрого пропуска (skip) или к специальному измерительному входу.
- Настройки в системе ЧПУ. Включается нужная функция измерения, задаются параметры входа и логика сигнала.
- Измерительные циклы или макропрограммы. Готовые пакеты для конкретных систем значительно упрощают программирование привязки и контроля.
- Подача при измерении. Скорость подвода задаётся фиксированной и одинаковой при калибровке и при рабочих измерениях.
Схема подключения зависит от конкретной модели щупа и системы управления, поэтому опирайтесь на документацию производителя. Если вы сравниваете решения для разных систем, полезна статья о выборе щупа для FANUC, Siemens и Renishaw.
Щуп серии Blum для измерений на станке. Перед покупкой сверьте интерфейс подключения и тип приёмника с вашей системой ЧПУ.
Эксплуатация и типичные ошибки
Большая часть проблем с измерениями связана не с отказом щупа, а с нарушением простых правил.
- Нет регулярной калибровки. После замены стилуса, столкновения или переустановки щупа его нужно калибровать заново. Калибруют по эталонной сфере или кольцу — см. статью о калибровочной сфере Renishaw.
- Изношен или погнут стилус. Искажённая геометрия наконечника даёт систематическую ошибку. Признаки и порядок замены — в материале о погнутом стилусе.
- Столкновение щупа. Это самая частая причина отказов, а работа после удара без проверки опасна. Порядок действий описан в статье о столкновении щупа.
- Загрязнение. Стружка и СОЖ на контактной поверхности или окнах приёмника нарушают срабатывание. Перед измерением поверхность обдувают, а окна оптики чистят.
- Разряженная батарея. В беспроводных щупах падение напряжения даёт нестабильную связь. Плановую замену проводят по регламенту производителя.
- Разные подачи при калибровке и измерении. Запаздывание срабатывания зависит от скорости, поэтому скорость подвода должна совпадать.
- Неисправный приёмник или кабель. Если щуп «не виден» системе, сначала проверяют питание и линию связи. Пример такой диагностики — приёмник не видит датчик OMP40.
Если щуп имеет механические повреждения или нестабильно срабатывает, оцените, имеет ли смысл ремонт, по материалу «Ремонт датчика: когда менять».
FAQ: частые вопросы
Чем щуп детали отличается от щупа инструмента?
Щуп детали устанавливается в шпиндель и измеряет заготовку: находит грани, отверстия, размеры. Щуп инструмента закрепляется на столе и определяет длину, диаметр и целостность инструмента.
Как часто нужно калибровать измерительный щуп?
Обязательно после замены стилуса, столкновения и переустановки щупа, а также при смене условий работы. Плановую периодичность уточняйте по регламенту производителя и требованиям вашего производства.
Что выбрать: оптический щуп или радиощуп?
Оптический требует прямой видимости приёмника, радиощуп от неё не зависит и лучше подходит для крупных станков. Окончательный выбор зависит от компоновки станка и условий в рабочей зоне.
Можно ли использовать щуп на станке без специальных измерительных циклов?
Можно, если система ЧПУ поддерживает вход пропуска по внешнему сигналу и вы готовы писать макропрограммы самостоятельно. Готовые циклы значительно упрощают и ускоряют внедрение.
Почему щуп стал давать нестабильные результаты?
Чаще всего причины в загрязнении, изношенном или погнутом стилусе, разряженной батарее, потере калибровки или проблемах с приёмником и линией связи. Диагностику начинают с осмотра и повторной калибровки.
Заключение
Измерительный щуп окупается там, где важна повторяемость привязки и контроль размеров без съёма детали. Выбирать его нужно по задаче, типу связи, совместимости с ЧПУ и условиям в рабочей зоне, а не только по названию бренда. После установки ключевыми становятся калибровка, чистота и аккуратная эксплуатация.
Если вам нужно подобрать щуп под конкретный станок, систему ЧПУ и задачу — специалисты ООО «Эффективное производство» помогут определить модель, стилусы и способ подключения, а при необходимости организуют поставку и установку.
