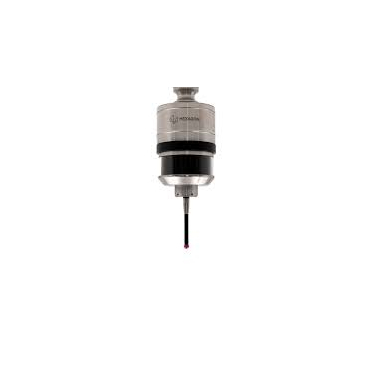

Hexagon RWP20.50-G-HPP
Hexagon RWP20.50-G-HPP — высокоточный радиоволновой измерительный щуп для станков с ЧПУ, предназначенный для прецизионного контроля геометрии деталей непосредственно в процессе обработки.
Модель относится к серии RWP20.50 и представляет собой версию HPP (High Precision Package), ориентированную на задачи с повышенными требованиями к точности. В конструкции используется технология лазерной триангуляции внутри измерительного модуля, что обеспечивает высокую повторяемость и минимальные погрешности 3D-измерений.
Щуп передает данные по радиоканалу на приемник (например, RWR или RC-R-100), обеспечивая стабильную связь в условиях производства без необходимости прямой видимости.
Особенности и преимущества
- Версия HPP (High Precision Package) — повышенная точность за счет улучшенной обработки сигнала и фильтрации вибраций.
- Лазерная триангуляция внутри датчика — высокая повторяемость и снижение 3D-ошибок.
- Радиоканал 2.4 ГГц — стабильная передача данных без кабелей.
- Двусторонняя связь — передача измерительных и служебных сигналов.
- Высокая точность измерений — повторяемость до 0,25 мкм (2σ).
- Работа без прямой видимости — стабильная связь внутри станка.
- Модульная система — возможность установки различных измерительных модулей.
- Промышленное исполнение — корпус IP68 для работы в условиях СОЖ и стружки.
Функциональные возможности
- Измерение геометрии детали (кромки, отверстия, поверхности).
- Контроль сложных 3D-форм и свободных поверхностей.
- Проверка базирования и положения заготовки.
- Контроль кинематики станка.
- Использование в высокоточных измерительных задачах
Применение
Щуп используется на станках с ЧПУ:
- Прецизионная металлообработка.
- Производство деталей с малыми допусками.
- 3-, 4- и 5-осевые обрабатывающие центры
- Контроль сложных поверхностей и геометрий.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Радиоволновой измерительный щуп |
| Версия | HPP (High Precision Package) |
| Принцип измерения | Лазерная триангуляция + контактное срабатывание |
| Частота передачи | 2.4–2.4835 ГГц |
| Дальность связи | до 18 м |
| Тип связи | Двусторонняя |
| Повторяемость | до 0,25 мкм (2σ) |
| Направления измерения | ±X, ±Y, −Z |
| Макс. отклонение стилуса | XY ±12,5°, Z −5 мм |
| Усилие срабатывания (тип.) | XY ~0,1 Н; Z ~2,5 Н |
| Скорость подачи | 100–500 мм/мин (рекоменд.), до 1000 мм/мин |
| Питание | 1× батарея 9 В (6LR61) |
| Время работы | до ~180 ч (литиевая) |
| Масса | ~920 г |
| Материал корпуса | Нержавеющая сталь |
| Степень защиты | IP68 |
| Температура эксплуатации | +10...+50 °C |
Важно!
- Версия HPP — самая точная в линейке RWP20.50.
- Работает в составе радиосистемы Hexagon (приемники RWR / RC-R-100).
- Конфигурация может расширяться за счет сменных измерительных модулей.
