Hexagon RWP20.50

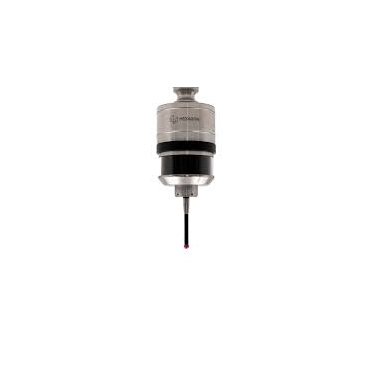

Hexagon RWP20.50 — радиоволновой измерительный щуп для станков с ЧПУ, предназначенный для измерения геометрии детали, установки нулевых точек и контроля параметров обработки непосредственно в рабочей зоне станка.
Щуп передает измерительные сигналы по радиоканалу на приемник (например, RC-R-100), обеспечивая стабильную связь даже на значительном расстоянии и в сложных производственных условиях.
Система позволяет выполнять измерения сложных геометрий, включая поверхности, отверстия, пазы и 3D-формы, а также использовать дополнительные измерительные модули в зависимости от задачи.
Особенности и преимущества
- Радиоволновая передача сигнала — стабильная связь на расстоянии до ~18 м.
- Двусторонняя коммуникация — обмен данными между щупом и приемником.
- Работа в двух диапазонах частот — 433 МГц или 2.4–2.4835 ГГц.
- Технология MDR (Multi Data Rate) — быстрая передача больших объемов данных.
- SCS (Self Channel Select) — автоматический выбор канала и защита от помех.
- Модульная конструкция — возможность использования различных измерительных модулей, удлинителей и адаптеров .
- Гибкость применения — настройка под разные задачи и станки.
- Работа в условиях производства — защита корпуса IP68.
Функциональные возможности
- Измерение геометрии детали (кромки, отверстия, пазы, углы)
- Измерение сложных 3D-поверхностей
- Установка нулевых точек и базирование
- Определение отклонений положения детали
- Контроль угловых отклонений заготовки
Дополнительно (в зависимости от модуля):
- измерение температуры,
- ультразвуковое измерение толщины.
Применение
Щуп RWP20.50 используется на станках с ЧПУ:
- Контроль геометрии деталей в процессе обработки
- Настройка и базирование заготовок
- Измерение сложных поверхностей
- Автоматизация измерений в производственном цикле
- Работа на 3-, 4- и 5-осевых станках
Технические характеристики
| Параметр | Значение |
| Тип устройства | Радиоволновой измерительный щуп |
| Тип передачи | Радиоканал |
| Частотный диапазон | 433 МГц / 2.4–2.4835 ГГц |
| Дальность передачи | до ~18 м |
| Тип связи | Двусторонняя |
| Точность (повторяемость) | до 1 мкм (2σ) |
| Питание | 1× батарея 9 В (Li-ion или alkaline) |
| Время работы | до ~500 часов (Li-ion) |
| Степень защиты | IP68 |
| Рабочая температура | +10...+50 °C |
| Температура хранения | +5...+70 °C |
| Масса | ~0.94—0.98 кг (в зависимости от модуля) |
| Направления измерения | ±X, ±Y, −Z |
Важно!
- Работает в составе системы с радиоприемником (например, RC-R-100).
- Конфигурация зависит от выбранного измерительного модуля (MY, PP, HPP, TP, UTP).
Поддерживает расширение функциональности за счет сменных модулей.
