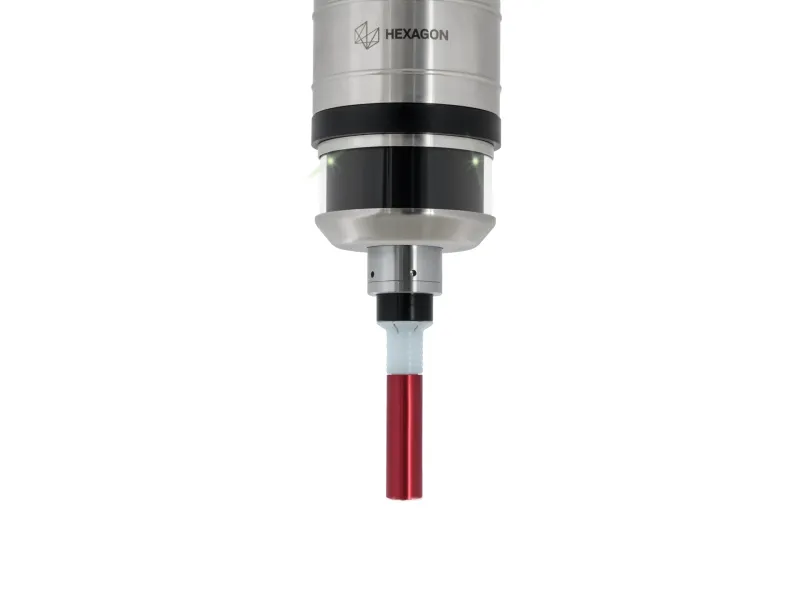

Hexagon RWP20.50-TP

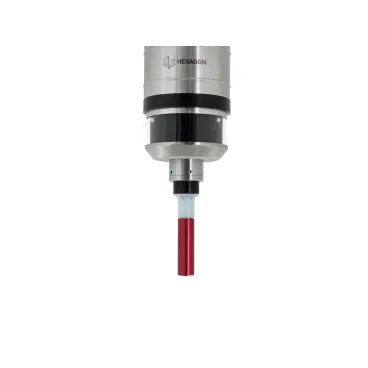

Hexagon RWP20.50-G-TP — радиоволновой температурный измерительный щуп для станков с ЧПУ, предназначенный для автоматического измерения температуры детали непосредственно в процессе обработки.
Щуп позволяет контролировать температурное состояние заготовки до и во время обработки, обеспечивая выполнение операций только при заданных температурных условиях. Это позволяет повысить стабильность обработки и снизить риск брака.
Измерительные данные передаются по радиоканалу на приемник (например, RC-R-100), обеспечивая двустороннюю связь и интеграцию в систему ЧПУ.
Особенности и преимущества
- Автоматическое измерение температуры детали — контроль параметров перед и во время обработки.
- Снижение брака — обработка выполняется только при допустимых температурных условиях.
- Радиоканал передачи — стабильная связь без кабелей и прямой видимости.
- Двусторонняя коммуникация — обмен данными между щупом и системой управления.
- Технологии MDR и AFS — высокая скорость передачи и защита от помех
- Модульная конструкция — возможность интеграции с другими измерительными модулями серии RWP20.50.
- Работа на крупных и 5-осевых станках — подходит для сложных производственных задач.
- Промышленное исполнение — защита IP68 для работы в условиях СОЖ и стружки.
Функциональные возможности
- Измерение температуры детали в процессе обработки.
- Контроль температурных параметров перед запуском обработки
- Передача данных в систему ЧПУ.
- Использование данных для корректировки технологических параметров.
- Интеграция в автоматизированные производственные циклы.
Применение
Щуп используется на станках с ЧПУ:
- Контроль температуры заготовок и деталей.
- Производство с высокими требованиями к стабильности размеров.
- Обработка крупногабаритных деталей.
- 3-, 4- и 5-осевые обрабатывающие центры.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Радиоволновой температурный щуп |
| Принцип измерения | Контактное измерение температуры |
| Частота передачи | 2.4–2.4835 ГГц |
| Дальность связи | до 18 м |
| Тип связи | Двусторонняя |
| Диапазон измерения | +5…+50 °C |
| Точность | ±1 °C |
| Разрешение | 0,1 °C |
| Усилие срабатывания | ~13 Н |
| Направление измерения | −Z |
| Питание | 1× батарея 9 В |
| Время работы | до ~440 ч |
| Степень защиты | IP68 |
| Рабочая температура | +10…+50 °C |
| Масса | ~930 г |
Важно!
- Используется в составе радиосистемы Hexagon (приемники RWR / RC-R-100).
- Оснащен измерительным модулем TP44.10.
- Точность зависит от состояния поверхности и калибровки детали.
- Может использоваться совместно с другими модулями серии RWP20.50 (UTP, HPP и др.)
