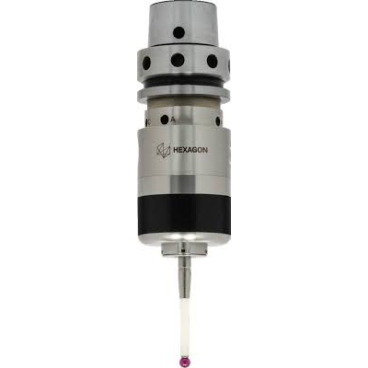

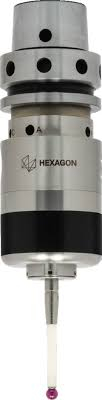

Hexagon RWP38.41
Hexagon RWP38.41 — радиоволновой измерительный щуп для станков с ЧПУ, предназначенный для измерения геометрии деталей, установки базовых точек и контроля параметров обработки непосредственно в рабочей зоне станка.
Щуп работает по принципу контактного триггерного измерения: при касании поверхности происходит отклонение стилуса, и сигнал передается по радиоканалу на приемник, который преобразует его в сигнал для системы ЧПУ.
Устройство обеспечивает стабильную работу в условиях производства благодаря радиосвязи и не требует прямой видимости между щупом и приемником.
Особенности и преимущества
- Радиоволновая передача сигнала — работа без кабелей и прямой видимости.
- Двусторонняя связь — активация и управление через приемник.
- Технология SCS (Self Channel Select) — автоматический выбор канала и защита от помех.
- THERMO-LOCK® — компенсация температурных влияний для стабильных измерений.
- Модульная конструкция — возможность использования различных удлинителей и конфигураций.
- Высокая надежность — ресурс измерительного механизма до 10 млн срабатываний.
- Промышленное исполнение — защита IP68 для работы в СОЖ и стружке
Функциональные возможности
- Определение нулевой точки детали.
- Измерение положения заготовки.
- Контроль геометрических параметров.
- Проверка размеров в процессе обработки.
- Интеграция в автоматизированные измерительные циклы.
Применение
Щуп используется на станках с ЧПУ:
- Обрабатывающие центры.
- Серийное и единичное производство.
- Контроль деталей в процессе обработки.
- 3-, 4- и 5-осевые станки.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Радиоволновой контактный щуп |
| Принцип работы | Триггерное измерение |
| Направления измерения | ±X, ±Y, −Z |
| Повторяемость | до 1 мкм (2σ) |
| Частота передачи | 433.075–434.650 МГц |
| Количество каналов | 64 |
| Дальность связи | определяется системой (радиоканал) |
| Тип связи | Двусторонняя |
| Питание | 2× батареи 3.6 В (½ AA) |
| Время работы | до ~325 часов |
| Степень защиты | IP68 |
| Рабочая температура | +10…+50 °C |
| Температура хранения | +5…+70 °C |
| Масса | ~460 г |
| Материал корпуса | Нержавеющая сталь |
| Усилие срабатывания | XY 0.3–1.4 Н; Z 2.5–12.5 Н |
| Макс. ход стилуса | XY ±12.5°, Z −6 мм |
| Рекомендуемая подача | до 2000 мм/мин |
Важно!
- Работает в составе радиосистемы Hexagon (например, с приемником RWR95.40).
- Поддерживает расширение за счет модульной конструкции.
- Требует калибровки после установки и смены стилуса.
